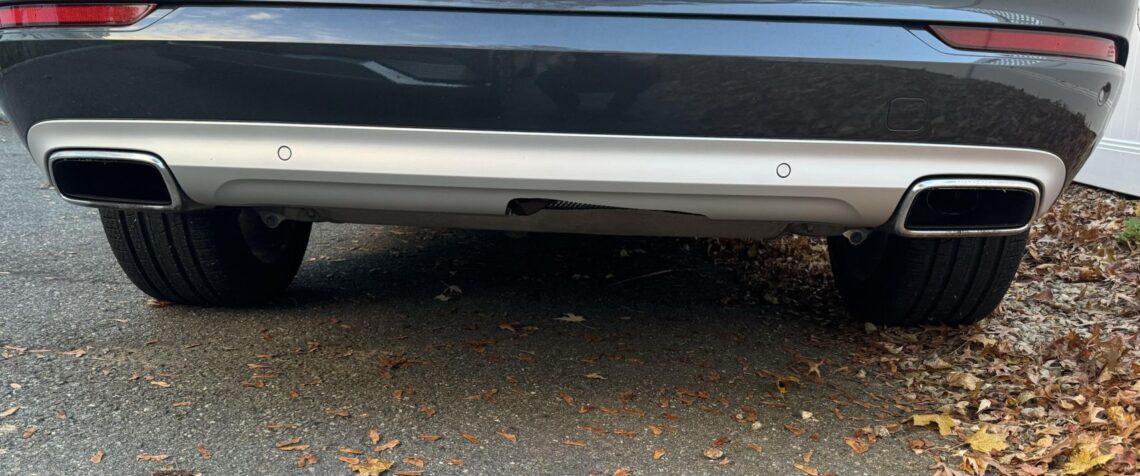

Montaż haka holowniczego w Volkswagenie wymaga dobrego doboru modelu haka, wiązki elektrycznej oraz profesjonalnego montażu. Prawidłowo wykonana instalacja zapewnia bezpieczne holowanie przyczepy, przyczepki rowerowej lub bagażnika. Po montażu należy zakodować moduł haka, sprawdzić działanie oświetlenia i wykonać potrzebne testy. Usługa może obejmować także przygotowanie pojazdu do przeglądu technicznego.
Montaż haka holowniczego w Volkswagenie wymaga dopasowania rozwiązania do konkretnej wersji nadwozia, silnika, napędu i wyposażenia fabrycznego. Inne wymagania może mieć Golfinne Tiguan, Transporter czy Passat, przede wszystkim gdy samochód wyposażono w systemy asystujące, czujniki parkowania albo fabryczne przygotowanie pod przyczepę. Tekst jest przeznaczony dla właścicieli samochodów osobowych i dostawczych, którzy planują przewożenie przyczepy, bagażnika rowerowego lub platformy transportowej. Znaczenie mają maksymalna masa holowanej przyczepy, lecz także nacisk pionowy na kulę, sposób sterowania oświetleniem i późniejsza legalizacja modyfikacji.
Dobór haka do modelu i parametrów Volkswagena
Podstawą jest sprawdzenie danych zapisanych w dowodzie rejestracyjnym, świadectwie CoC oraz dokumentacji konkretnej wersji pojazdu. Producent haka powinien wskazywać kompatybilność z danym typem Volkswagena, rocznikiem, rozstawem punktów mocowania i rodzajem zderzaka. Nie należy dobierać konstrukcji wyłącznie po nazwie modelu, ponieważ lifting, napęd 4Motion, AdBlue, hybrydowy układ napędowy lub fabryczny system chłodzenia mogą zmieniać zakres dopuszczalnych obciążeń.
Hak stały jest prostszy i najczęściej tańszy, jednak wariant odpinany poprawia piękno samochodu oraz ogranicza ryzyko kontaktu z przeszkodą w czasie codziennej jazdy.
W wybranych Volkswagenach stosuje się także fabryczne haki składane, wymagające odpowiednich elementów montażowych i kodowania sterowników. Konstrukcja musi mieć homologację oraz parametry nie niższe od wymagań samochodu. Przy zakupie należy zweryfikować przede wszystkim:
- dopuszczalną masę przyczepy i nacisk pionowy na kulę,
- znak homologacji E lub e oraz tabliczkę znamionową,
- kompatybilność z czujnikami parkowania, asystentem toru jazdy i systemem stabilizacji przyczepy.

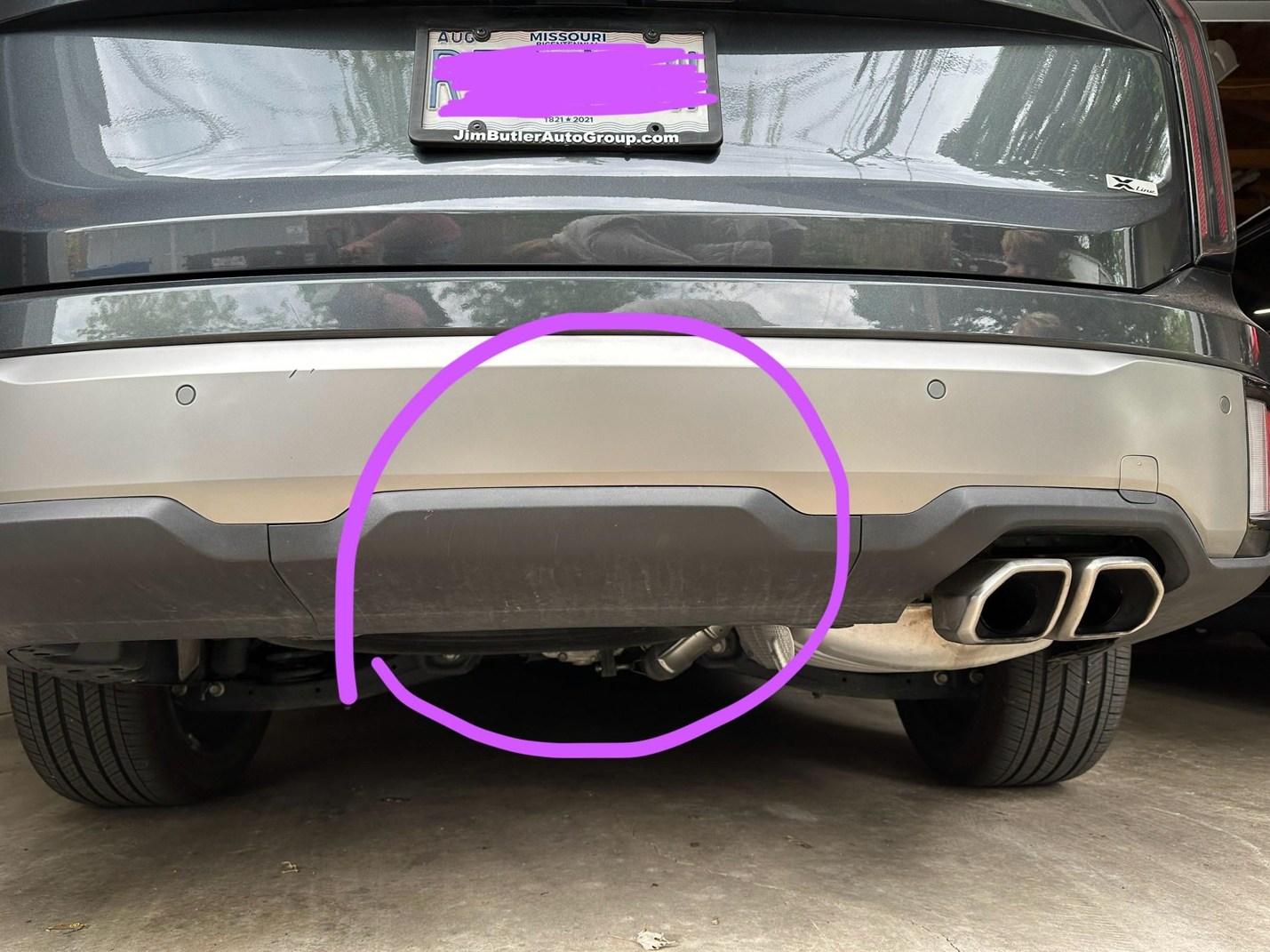

Montaż wykonuje się do fabrycznych punktów przewidzianych przez producenta auta. Wiercenie podłużnic, spawanie elementów lub stosowanie przypadkowych śrub zmienia charakter konstrukcji i może osłabić strefy zgniotu. Połączenia należy zabezpieczyć antykorozyjnie, a momenty dokręcania ustawić zgodnie z dokumentacją techniczną.
Homologacja i instalacja elektryczna
Legalny hak musi mieć homologację zgodną z regulaminem EKG ONZ nr 55. Na konstrukcji powinna znajdować się czytelna tabliczka z numerem homologacji, typem urządzenia i dopuszczalnym obciążeniem. Po montażu w Polsce wymagane jest badanie techniczne w okręgowej stacji kontroli pojazdów. Diagnosta sprawdza mocowanie, oznaczenia, kulę, zabezpieczenie oraz działanie gniazda. Na podstawie zaświadczenia urząd może dokonać odpowiedniej adnotacji w dokumentach pojazdu. Do przyczepy lekkiej wystarcza najczęściej gniazdo 7-pinowe, obsługujące podstawowe światła.
Przyczepy kempingowe i platformy wyposażone w dodatkowe funkcje wymagają gniazda 13-pinowego, dającego między innymi zasilanie stałe i światło cofania.
W Volkswagenach z magistralą CAN-Bus poleca się dedykowany moduł haka zamiast prostego wpinania przewodów w tylne lampy. Moduł odczytuje sygnały, steruje kierunkowskazami i może automatycznie wyłączać tylne czujniki parkowania po podłączeniu przyczepy. Po instalacji konieczne bywa kodowanie sterownika gateway, modułu komfortu lub systemu ABS/ESP. Diagnostyka pozwala aktywować funkcję rozpoznawania przyczepy, zmienić charakterystykę stabilizacji toru jazdy i wyłączyć światło przeciwmgłowe samochodu po podłączeniu przyczepy.
Test końcowy powinien obejmować wszystkie światła, zasilanie gniazda, komunikaty na zestawie wskaźników oraz kontrolę szczelności i prowadzenia przewodów.
Parametry haka dopasowane do konkretnego Volkswagena
Dobór haka holowniczego do Volkswagena należy rozpocząć od identyfikacji modelu, generacji, roku produkcji, rodzaju nadwozia, silnika oraz dopuszczalnej masy przyczepy. Te same oznaczenia, na przykład Golf, Passat czy Tiguan, mogą obejmować parę wersji konstrukcyjnych z odmiennymi punktami mocowania i różną homologowaną siłą uciągu. Najpewniejszym źródłem danych są tabliczka znamionowa pojazdu, dokumentacja producenta oraz pola O.1 i O.2 w dowodzie rejestracyjnym. Pierwsze wskazuje maksymalną masę przyczepy z hamulcem, drugie – bez hamulca. Sam hak musi mieć parametry nie niższe niż wymagania samochodu. Ważne są przede wszystkim maksymalna masa holowanej przyczepy, pionowe obciążenie kuli oznaczane symbolem S oraz wartość D, określająca wytrzymałość urządzenia sprzęgającego. Dopuszczalne obciążenie kuli nie jest tym samym co maksymalna masa przyczepy i nie może być przekraczane przez nacisk dyszla. Często ograniczeniem może być podobnie jak haki konstrukcja Volkswagena, przyczepy albo bagażnika rowerowego.
Do wyboru pozostaje hak stały, odkręcany lub wypinany automatycznie.
Wersja stała jest ekonomiczna i odporna na intensywną eksploatację, ale może zasłaniać czujniki parkowania. Hak odkręcany wymaga użycia narzędzi, jednak system pionowy lub automatyczny zapewnia lepszą piękno i wygodę. Przy samochodach wyposażonych w asystenty parkowania trzeba sprawdzić kompatybilność modułu elektroniki z magistralą CAN. Uniwersalny moduł może obsłużyć podstawowe funkcje, lecz dedykowany lepiej współpracuje z instalacją Volkswagena, dezaktywuje tylne czujniki i stabilizuje działanie świateł przyczepy.
Czy instalacja elektryczna ma znaczenie?
Tak.
Gniazdo 7-pinowe wystarcza najczęściej do podstawowego oświetlenia przyczepy. Gniazdo 13-pinowe jest właściwe dla przyczep kempingowych, zapewnia światło cofania oraz możliwość zasilania dodatkowych obwodów. Instalację należy wykonać przez moduł, a nie przez przypadkowe wpinanie przewodów w tylne lampy.
Homologacja, badanie techniczne i legalne użytkowanie
Hak przeznaczony do Volkswagena powinien mieć europejską homologację, najczęściej zgodną z regulaminem EKG ONZ nr 55. Na urządzeniu znajduje się trwałe oznaczenie homologacyjne, najczęściej znak „E” z numerem państwa oraz numer homologacji, a także tabliczka znamionowa z wartościami D i S. Sam certyfikat sprzedawcy nie zastępuje oznaczeń naniesionych na haku. Po montażu urządzenia w Polsce wykonuje się dodatkowe badanie techniczne w okręgowej stacji kontroli pojazdów. Diagnosta sprawdza między innymi prawidłowość mocowania, zgodność oznaczeń i działanie oświetlenia. Po uzyskaniu zaświadczenia hak należy ujawnić w wydziale komunikacji, aby informacja została wpisana do dokumentów pojazdu. Hak bez homologacji, z nieczytelną tabliczką albo zamontowany przy użyciu elementów innych niż przewidziane przez producenta nie powinien zostać dopuszczony do eksploatacji. Kula haka musi być zasłonięta, gdy wymaga tego konstrukcja urządzenia, a demontowany element należy zdejmować, gdy nie jest używany i może stwarzać zagrożenie.

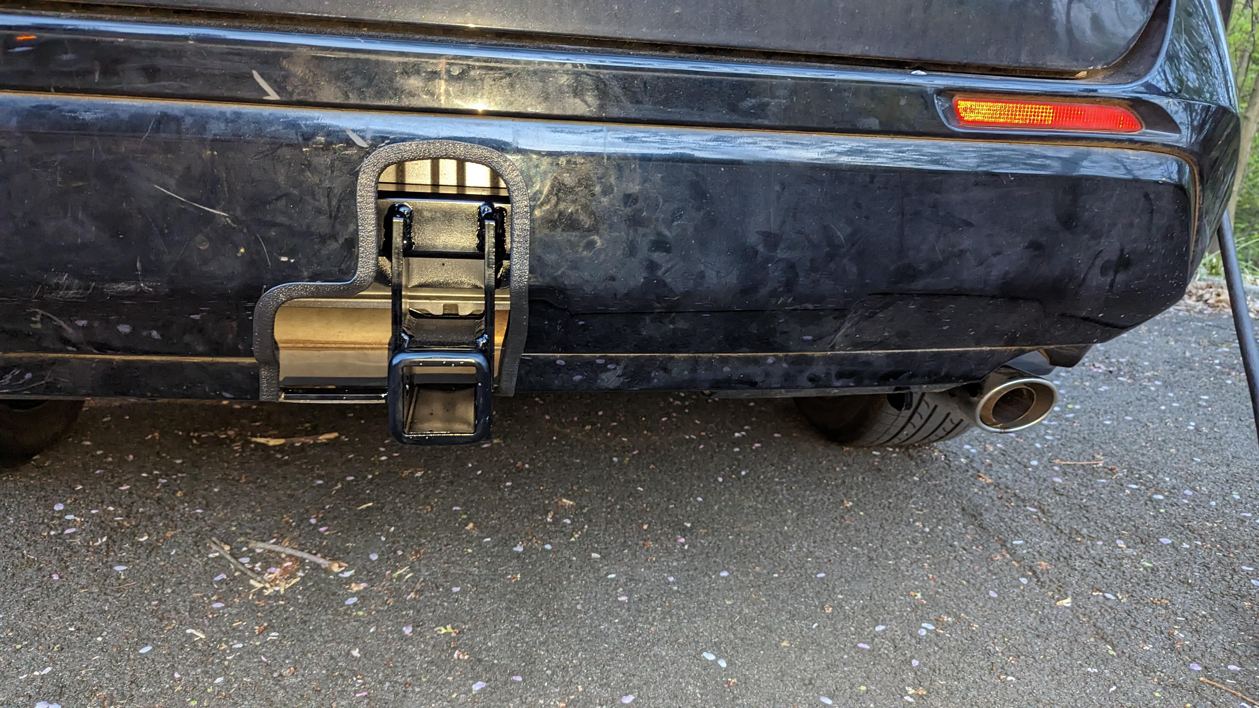

Instalacja elektryczna haka holowniczego w Volkswagenie wymaga dopasowania wiązki do modelu, rocznika, wyposażenia oraz sposobu komunikacji pojazdu.
Dobór modułu i gniazda instalacji haka holowniczego w Volkswagenie
W starszych Volkswagenach, wyposażonych w klasyczne obwody oświetleniowe, możliwe jest zastosowanie wiązki uniwersalnej. Pobiera ona sygnały z przewodów tylnych lamp, jednak powinna współpracować z przekaźnikiem odciążającym instalację samochodu.
W nowszych modelach, np. Golf VII, Passat B8, Tiguan II czy Touran, właściwym rozwiązaniem jest dedykowany moduł haka komunikujący się z siecią CAN. Moduł sterujący rozdziela sygnały kierunkowskazów, świateł pozycyjnych, stopu i przeciwmgielnego na gniazdo przyczepy. Chroni także elektronikę Volkswagena przed przeciążeniem oraz może wyłączać tylne czujniki parkowania po podłączeniu przyczepy. Dedykowana wiązka CAN wymaga kodowania w sterowniku samochodu, a niekiedy także aktywacji funkcji stabilizacji przyczepy.
Najczęściej stosuje się gniazdo 7-pinowe do lekkich przyczep oraz 13-pinowe, gdy potrzebne są światło cofania, stałe zasilanie lub ładowanie akumulatora przyczepy.
- wiązka dedykowana z modułem CAN,
- gniazdo 7-pinowe albo 13-pinowe,
- bezpiecznik z odpowiednim uchwytem,
- przewód masowy o właściwym przekroju,
- elementy mocujące i uszczelniające.
| Rozwiązanie | Zastosowanie | Kodowanie | Ryzyko błędów |
|---|---|---|---|
| Wiązka uniwersalna | Starsze modele | Zwykle nie | Średnie |
| Wiązka dedykowana | Nowsze Volkswageny | Najczęściej tak | Niskie |
| Gniazdo 7-pinowe | Podstawowe oświetlenie | Nie dotyczy | Niskie |
| Gniazdo 13-pinowe | Przyczepy i bagażniki | Nie dotyczy | Niskie |
Przewody prowadzi się w bagażniku, wykorzystując fabryczne przepusty i punkty masowe. Nie należy wykonywać skrętek ani łączyć przewodów za pomocą przypadkowych szybkozłączek. Po montażu trzeba sprawdzić każde światło miernikiem i testerem przyczepy, a następnie wykonać diagnostykę sterowników. Nieprawidłowe kodowanie może powodować komunikaty o przepalonej żarówce, błędy magistrali CAN lub nieprawidłowe działanie systemów asystujących. W większości faktycznych modeli Volkswagena do prawidłowego podłączenia przyczepy potrzebny jest moduł sterujący haka holowniczego.
Nie łączy się instalacji lamp przyczepy z przewodami tylnych świateł, ponieważ samochód nadzoruje obciążenie obwodów za pomocą magistrali CAN.
Dodatkowe żarówki mogłyby zostać odczytane jako zwarcie lub awaria oświetlenia.
Moduł haka komunikuje się z elektroniką pojazdu, obsługuje światła pozycyjne, kierunkowskazy, stop, przeciwmgielne i cofania, a także może wyłączać tylne czujniki parkowania po podłączeniu przyczepy.
W wielu Volkswagenach odpowiada także za dezaktywację systemu stabilizacji toru jazdy lub uruchomienie funkcji Trailer Assist, jeśli samochód jest w nią wyposażony. Moduł sterujący haka holowniczego w Volkswagenie chroni fabryczną instalację elektryczną i zapewnia zgodność z systemami diagnostycznymi auta.
Moduł sterujący haka holowniczego w Volkswagenie – kiedy jest konieczny?
W modelach np. Golf VII, Passat B8, Tiguan, Touran czy Transporter T6 stosuje się dedykowany moduł elektroniczny, najlepiej przeznaczony do konkretnej platformy pojazdu. Po montażu konieczne bywa kodowanie sterowników oraz aktywacja obsługi przyczepy w oprogramowaniu samochodu. W starszych Volkswagenach można spotkać prostsze instalacje z przekaźnikiem separującym, szczególnie przy gnieździe 7-pinowym. Takie rozwiązanie nie zapewnia jednak pełnej integracji z autem.
Czy każde gniazdo haka wymaga kodowania elektroniki?
Nie każde, ale w większości nowszych Volkswagenów kodowanie jest zalecane, a niekiedy potrzebne. Sam montaż wiązki może uruchomić podstawowe oświetlenie, lecz bez konfiguracji komputer pokładowy może wyświetlać błędy, nie dezaktywować parktronika albo nie rozpoznawać obecności przyczepy.
Fabryczna wiązka z modułem dedykowanym pozwala zachować kontrolę przepalonych żarówek, poprawną częstotliwość kierunkowskazów i komunikację z systemami bezpieczeństwa. Uniwersalny moduł może być wystarczający w prostym, starszym aucie, lecz wymaga prawidłowego podłączenia przewodów oraz zabezpieczenia zasilania. Przy instalacji haka do Volkswagena trzeba też sprawdzić przygotowanie fabryczne, typ gniazda, obciążenie przyczepy i możliwość wykonania adaptacji diagnostycznej.
